Обратный клапан подпор давления: цены, производители и технические решения 2026

Обратный клапан подпор давления (также известный как back pressure valve или регулятор противодавления) — это критически важный элемент промышленной арматуры, обеспечивающий поддержание заданного минимального уровня давления в трубопроводной системе на входе (upstream). В условиях нестабильных нагрузок на насосное оборудование или при изменении вязкости перекачиваемой среды этот механизм предотвращает кавитацию, защищает дозирующие насосы от гидроударов и гарантирует точность технологических процессов. Рынок промышленной арматуры в 2026 году демонстрирует смещение фокуса с универсальных решений на специализированные модели, адаптированные под агрессивные химические среды и высокие температурные режимы. Понимание принципов работы, материалов исполнения и методов калибровки обратного клапана подпор давления позволяет инженерам и закупщикам оптимизировать CAPEX и OPEX проектов, снижая риски простоев производства.

Данный материал представляет собой глубокий технический анализ рынка, руководства по выбору и сравнительную характеристику производителей. Мы рассмотрим не только теоретические аспекты, но и реальные кейсы внедрения в нефтегазовой, химической и водоочистной отраслях, а также разберем факторы, формирующие ценообразование в текущем экономическом контексте.

Что такое обратный клапан подпор давления и его роль в системе

В отличие от стандартного обратного клапана, который пропускает поток только в одном направлении и закрывается при отсутствии давления, клапан подпор давления работает как нормально закрытый регулятор. Он остается закрытым до тех пор, пока давление на входе не превысит установленное значение настройки (set point). Как только давление достигает порога, клапан открывается, сбрасывая излишки среды на выходе (downstream, в линию слива или рециркуляции), тем самым стабилизируя давление в основной магистрали.

Ключевая функция устройства заключается в создании искусственного гидравлического сопротивления. Это необходимо для:

• Защиты мембранных насосов: Предотвращение эффекта «сухого хода» и сглаживание пульсаций потока, что продлевает срок службы диафрагм и шариковых клапанов на 30-40%.
• Точного дозирования: В системах химического впрыска (например, коагулянтов или дезинфектантов) стабильное противодавление исключает зависимость расхода от колебаний давления в приемном резервуаре.
• Предотвращения кавитации: Поддержание давления выше давления насыщенных паров жидкости, что критично для летучих сред и растворителей.
• Рециркуляции: Обеспечение постоянного минимального потока через теплообменники или фильтры, даже когда основной потребитель отключен.

Инженерная практика показывает, что игнорирование установки правильного противодавления является одной из самых частых причин преждевременного выхода из строя дорогостоящего насосного оборудования. Ошибка в расчете может стоить предприятию недельного простоя линии.

Принцип работы и конструктивные особенности

Конструктивно обратный клапан подпор давления чаще всего выполняется в виде пружинного механизма или мембранного регулятора. Рассмотрим два основных типа, доминирующих на рынке в 2026 году:

1. Пружинные клапаны (Spring-loaded)

Это наиболее распространенный тип для средних давлений (до 10-16 бар). Принцип действия основан на балансе сил: сила давления среды действует на золотник или диск, стремясь открыть клапан, а сила предварительно сжатой пружины стремится его закрыть. Регулировка осуществляется путем изменения степени сжатия пружины (винтом или гайкой).

Преимущества: Простота конструкции, надежность, низкая стоимость обслуживания.
Недостатки: Гистерезис (разница между давлением открытия и закрытия), чувствительность к вязкости среды, ограниченная точность регулирования при малых расходах.

2. Мембранные/Пилотные клапаны (Diaphragm/Pilot-operated)

Используются для высокоточных приложений и высоких давлений (до 100 бар и выше). Здесь управляющим элементом служит гибкая мембрана, которая реагирует на изменение давления. Пилотная система позволяет усиливать сигнал управления, обеспечивая плавное открытие и закрытие без гидроударов.

Преимущества: Высокая точность поддержания давления (±0.1 бар), возможность работы с вязкими средами, отсутствие металлических частей в контакте с рабочей средой (при использовании полимерных мембран).
Недостатки: Высокая стоимость, сложность настройки, требовательность к чистоте среды (риск засорения пилотных каналов).

Важным аспектом является материал исполнения. Для агрессивных сред (кислоты, щелочи, хлор) корпус часто изготавливается из PVDF (поливинилиденфторид), PTFE (тефлон) или Hastelloy. Стандартные латунные или нержавеющие стали (AISI 316) подходят для воды, масел и нейтральных химических растворов.

Где применяется обратный клапан подпор давления: отраслевые сценарии

Применение обратного клапана подпор давления не ограничивается одним сектором. Ниже приведены реальные инженерные сценарии с конкретными параметрами, иллюстрирующие необходимость использования данного оборудования.

Сценарий 1: Системы обратного осмоса и водоподготовки

На муниципальных очистных сооружениях мощностью 5000 м³/сутки мембраны обратного осмоса требуют постоянного рабочего давления 12-15 бар. При частичной загрузке системы (ночные часы) давление падает, что приводит к снижению качества пермеата. Установка клапана подпора на линии концентрата позволяет поддерживать давление на мембранах на уровне 14.5 бар независимо от расхода.

Результат: Стабилизация солепропускания, увеличение срока службы мембран с 3 до 5 лет. Экономия на замене мембран составляет около 1.2 млн рублей в год для данной установки.

Сценарий 2: Химическое дозирование в нефтепереработке

При впрыске ингибиторов коррозии в трубопровод сырой нефти (давление в линии 40 бар, температура 80°C) используется плунжерный насос. Без противодавления пульсации насоса вызывают микрокавитацию в инжекторе, что приводит к неравномерному смешиванию. Клапан подпора, установленный на байпасной линии насоса, создает постоянное давление 42 бара.

Техническая деталь: Используется клапан из нержавеющей стали AISI 316L с уплотнением из Viton, так как среда содержит сероводород. Точность поддержания давления ±0.5 бар обеспечивает соблюдение экологических норм по содержанию примесей.

Сценарий 3: Полимерное производство (экструзия)

В экструдерах для производства полиэтилена высокого давления (ПЭВД) расплав полимера должен проходить через фильтр-пакет под давлением 250 бар. Для защиты шестеренчатого насоса от перегрузок при засорении фильтра используется предохранительный клапан с функцией подпора.

Параметры: Температура среды 220°C, вязкость 1000 Па·с. Применяется специальный термостойкий клапан с электроподогревом корпуса для предотвращения застывания полимера в проточной части.

Как выбрать обратный клапан подпор давления: ключевые параметры

Выбор обратного клапана подпор давления — это многофакторная задача. Ошибка в одном параметре может сделать устройство бесполезным или опасным. Инженеры должны руководствоваться следующим чек-листом:

1. Рабочее давление и диапазон настройки:
   • Определите максимальное рабочее давление системы (P_max).
   • Выберите клапан, номинальное давление которого на 20-30% выше P_max.
   • Убедитесь, что требуемое давление подпора попадает в средний диапазон настройки пружины (не на крайних значениях), чтобы обеспечить стабильность регулирования.
2. Пропускная способность (Kv/Cv):
   • Клапан должен справляться с максимальным объемом сброса. Если насос выдает 100 л/ч, а клапан способен сбросить только 50 л/ч при заданном перепаде, давление в системе продолжит расти, что приведет к аварии.
   • Используйте формулу: $Q = Kv cdot sqrt{Delta P}$, где Q — расход, $Delta P$ — перепад давления.
3. Материалы исполнения (Chemical Compatibility):
   • Проверьте таблицу химической стойкости для всех контактирующих материалов: корпус, седло, уплотнения, пружина.
   • Для хлора: используйте PTFE или Kalrez.
   • Для серной кислоты: PVDF или керамика.
   • Для пищевых сред: нержавеющая сталь AISI 316L с полировкой Ra < 0.8 мкм и сертификатами FDA/EHEDG.
4. Тип соединения:
   • Резьбовое (NPT, BSP) — для малых диаметров (до DN50) и невысоких давлений.
   • Фланцевое (DIN, ANSI, ГОСТ) — для промышленных магистралей, обеспечивает высокую герметичность и жесткость.
   • Муфтовое (для пластиковых труб) — в химической промышленности.
5. Температурный режим:
   • Стандартные уплотнения (EPDM, NBR) работают до +80…+100°C.
   • Для высоких температур требуются FKM (Viton), PTFE или металлические уплотнения.

Инженерный совет: Всегда учитывайте вязкость среды. Для жидкостей с вязкостью выше 50 cSt стандартные пружинные клапаны могут работать с задержкой. В таких случаях предпочтительны мембранные конструкции или клапаны с увеличенным сечением проточной части.

Сравнение моделей и производителей: рынок 2026 года

Рынок обратных клапанов подпор давления в 2026 году сегментирован на премиум-класс (Европа, США), средний сегмент (Азия, локальные производители РФ/СНГ) и бюджетный сегмент. Ниже приведена сравнительная таблица популярных решений.

Анализ: Для критических процессов (нефтегаз, фармацевтика) выбор европейских брендов оправдан надежностью и наличием сертификации ATEX (взрывозащита). Для систем водоподготовки и HVAC рационально использование итальянских или качественных локальных аналогов, предлагающих лучшее соотношение цены и качества. Китайские OEM-решения подходят для некритичных применений с чистой водой, но требуют тщательного входного контроля качества литья и уплотнений.

Новые игроки и специализированные решения: опыт ООО «Гуйчжоу Цянлю Гидравлик»

Помимо традиционных лидеров рынка, в сегменте появляются высокотехнологичные производители, предлагающие адаптивные решения для сложных условий эксплуатации. Ярким примером является компания ООО «Гуйчжоу Цянлю Гидравлик» (Guizhou Qianliu Hydraulic), расположенная в зоне экономического развития города Гуйян (КНР).

Основанная в 2010 году, эта компания специализируется на разработке и производстве гидравлических компонентов, включая сложные клапанные системы. Хотя их основной портфель ориентирован на строительную и горнодобывающую технику (экскаваторы, погрузчики, буровые установки), инженерный подход «Цянлю Гидравлик» заслуживает внимания специалистов, работающих с тяжелыми промышленными условиями.

Ключевые преимущества интеграции решений от таких производителей, как «Гуйчжоу Цянлю Гидравлик», в промышленные системы:

• Инженерная экспертиза: Штат из 13 ведущих инженеров-гидравликов позволяет компании оперативно адаптировать существующие разработки (например, пилотные клапаны серий XH-3G, J6DQ2-3G или уравновешивающие клапаны) под специфические требования заказчика, включая нестандартные диапазоны давлений.

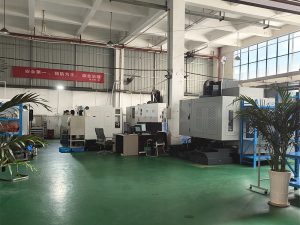

• Контроль качества: Производственная база площадью 3000 м² оснащена современным оборудованием, а система контроля качества направлена на обеспечение нулевого уровня дефектов, что критично для компонентов, работающих под высоким давлением.
• Гибкость поставок: Компания активно работает на рынках СНГ и Азии, предлагая не только стандартную продукцию, но и разработку изделий по индивидуальным техническим заданиям (ОЕМ), что может быть выгодно для крупных промышленных проектов, требующих уникальных характеристик арматуры.

Для задач, где требуется высокая надежность гидравлических контуров в условиях вибрации и ударных нагрузок (например, в мобильных гидравлических системах или специальных установках), продукция «Гуйчжоу Цянлю Гидравлик» демонстрирует высокую конкурентоспособность благодаря сочетанию точности изготовления и адаптивности конструкции.

Диапазон цен и факторы стоимости в 2026 году

Стоимость обратного клапана подпор давления варьируется в широких пределах. В 2026 году на цену влияют не только материалы, но и логистические цепочки и требования к локализации производства.

• Бюджетный сегмент (пластик, латунь): 50 – 150 USD.

  Применение: бытовые системы, малые дозы, чистая вода.

  Риски: Низкая ремонтопригодность, часто продаются как неразборные узлы.

• Средний сегмент (нержавеющая сталь, качественный PVDF): 200 – 600 USD.

  Применение: промышленная водоподготовка, химическое дозирование.

  Особенности: Наличие ремкомплектов, регулируемые пружины, сертификаты материалов.

• Премиум сегмент (специальные сплавы, мембранные, взрывозащищенные): 800 – 2500+ USD.

  Применение: нефтегаз, высокие давления, агрессивные среды.

  Особенности: Индивидуальная калибровка, паспорт качества, поддержка производителя.

Что влияет на стоимость?

1. Материал уплотнений: Калиброванные уплотнения из Kalrez или Teflon могут стоить дороже самого корпуса клапана.
2. Точность настройки: Клапаны с заводской предустановкой и протоколом испытаний стоят на 30-40% дороже.
3. Бренд и поддержка: Наличие сервисной сети и гарантии 2-3 года увеличивает цену, но снижает TCO (Total Cost of Ownership).
4. Логистика: В 2026 году затраты на доставку и таможенное оформление остаются значимым фактором. Локализация складов производителей в регионах присутствия снижает итоговую цену для покупателя.

Типичные ошибки при выборе и эксплуатации

Даже опытные инженеры допускают ошибки при работе с обратными клапанами подпор давления. Вот список наиболее частых проблем:

1. Игнорирование пульсаций.
Если клапан установлен слишком близко к насосу без демпфера пульсаций, вибрация может вызвать «дребезг» золотника. Это приводит к быстрому износу седла и утечкам.
Решение: Устанавливать клапан на расстоянии не менее 10 диаметров трубы от выхода насоса или использовать демпфер.

2. Неправильный выбор диапазона пружины.
Попытка настроить клапан на давление 1 бар, используя пружину, рассчитанную на диапазон 5-10 бар. Пружина будет находиться в почти полностью расслабленном состоянии, что делает регулировку нестабильной и чувствительной к любым изменениям расхода.
Решение: Выбирать пружину так, чтобы рабочее давление находилось в средней трети диапазона её сжатия.

3. Отсутствие учета падения давления в линии сброса.
Клапан сбрасывает среду в емкость или канализацию. Если линия сброса длинная или имеет много поворотов, в ней создается дополнительное противодавление. Это суммируется с настройкой клапана, и реальное давление в системе окажется выше запланированного.
Решение: Рассчитывать полное динамическое давление с учетом потерь в линии сброса.

4. Загрязнение седла.
Попадание твердых частиц (песок, окалина) между седлом и золотником приводит к постоянной утечке. Клапан не держит давление.
Решение: Обязательная установка сетчатого фильтра (strainer) перед клапаном. Ячейка фильтра должна быть меньше зазора в седле клапана.

Рекомендации по покупке и поставщикам

При выборе поставщика обратного клапана подпор давления в 2026 году обращайте внимание на следующие критерии E-E-A-T (Experience, Expertise, Authoritativeness, Trustworthiness):

• Техническая документация: Поставщик должен предоставлять подробные кривые расхода (flow curves) для каждой модели. Без этих графиков невозможно правильно подобрать клапан.
• Наличие на складе: Для промышленных предприятий простой ожидания поставки из-за рубежа недопустим. Проверяйте наличие ходовых моделей на локальных складах.
• Инженерная поддержка: Возможность получить консультацию по подбору материалов и расчету Kv. Хороший поставщик задаст вопросы о среде, температуре и режиме работы, а не просто выставит счет.
• Гарантия и постпродажное обслуживание: Наличие ремкомплектов (пружины, мембраны, уплотнения) в свободной продаже.

Мы рекомендуем запрашивать у поставщиков тест-отчеты для конкретных партий, особенно если речь идет о критических применениях. Не стесняйтесь просить образцы для тестирования на пилотной установке перед массовой закупкой.

FAQ: Часто задаваемые вопросы об обратных клапанах подпор давления

В: Чем отличается обратный клапан от клапана подпор давления?
О: Обычный обратный клапан предотвращает обратный поток (работает как check valve). Клапан подпор давления активно поддерживает минимальное давление в системе, сбрасывая излишки, и работает как регулятор давления прямого действия.

В: Можно ли использовать обратный клапан подпор давления как предохранительный?
О: Технически возможно, но не рекомендуется для защиты от аварийных скачков давления. Предохранительные клапаны (safety valves) имеют сертифицированную скорость сброса и мгновенное открытие. Клапаны подпора работают в режиме модуляции и могут не справиться с резким гидравлическим ударом.

В: Как часто нужно обслуживать клапан?
О: Зависит от чистоты среды. Для чистой воды — профилактический осмотр раз в 6-12 месяцев. Для агрессивных или загрязненных сред — каждые 3 месяца. Признаки необходимости обслуживания: нестабильное давление, утечки через дренаж, затрудненная регулировка.

В: Что делать, если клапан «дрожит» (chattering)?
О: Дребезг возникает из-за несоответствия пропускной способности клапана реальному расходу или из-за пульсаций насоса. Попробуйте уменьшить диаметр клапана (если он выбран с избытком), установить демпфер пульсаций или заменить пружину на более жесткую/мягкую в зависимости от характера колебаний.

В: Влияет ли вязкость жидкости на настройку клапана?
О: Да, высокая вязкость увеличивает сопротивление потоку и может замедлить реакцию клапана. Для вязких сред (>50 cSt) рекомендуется использовать клапаны с увеличенным проходным сечением и мембранным управлением, а также корректировать расчеты Kv с поправочными коэффициентами.

Заключение и следующий шаг

Правильно подобранный обратный клапан подпор давления — это не просто элемент трубопровода, а инструмент обеспечения стабильности всего технологического процесса. В 2026 году рынок предлагает широкий спектр решений, от бюджетных пластиковых моделей до высокоточных систем из специальных сплавов. Ключ к успеху лежит в точном расчете параметров среды, понимании гидравлики системы и выборе надежного партнера-поставщика.

Не рискуйте оборудованием, используя арматуру «наугад». Ошибка в выборе клапана стоимостью 200 долларов может привести к ущербу на десятки тысяч из-за поломки насоса или брака продукции.
