Пилотный переливной клапан: цены, производители и технические решения 2026

Пилотный переливной клапан — это гидравлическое устройство управления давлением, используемое для защиты систем от превышения допустимых нагрузок и точной регулировки рабочего давления в замкнутых контурах. В отличие от прямых предохранительных клапанов, пилотные модели обеспечивают высокую стабильность настройки даже при значительных колебаниях расхода рабочей среды, что критически важно для современных промышленных гидроприводов, насосных станций высокого давления и технологических линий нефтегазовой отрасли. В 2026 году спрос на данные компоненты смещается в сторону моделей с улучшенной динамикой отклика и коррозионностойкими покрытиями, способными работать в агрессивных средах.

Выбор правильного пилотного переливного клапана определяет не только безопасность оборудования, но и энергоэффективность всей системы. Неправильная калибровка или использование устаревших конструкций приводит к гидравлическим ударам, перегреву масла и преждевременному износу насосного оборудования. Данная статья представляет собой подробное техническое руководство по выбору, расчету стоимости и интеграции пилотных клапанов в промышленные системы, основанное на анализе рынка поставщиков и реальных инженерных кейсах текущего года.

Что такое пилотный переливной клапан и принцип его работы

Для понимания специфики закупки необходимо четко разграничивать терминологию. Пилотный переливной клапан (часто называемый пилотным предохранительным клапаном или клапаном последовательности с пилотным управлением) состоит из двух основных узлов: основного клапана большого сечения и пилотного клапана малого сечения, который выполняет функцию «мозга» системы.

Принцип действия базируется на балансе сил. Рабочая жидкость подается на вход основного клапана. Давление в системе воздействует на золотник основного клапана через демпфирующее отверстие. Пилотный клапан, настроенный на определенное давление сжатия пружины, контролирует слив этой управляющей жидкости в бак. Пока давление в системе ниже настройки пилота, канал слива закрыт, и основной золотник прижат к седлу силой давления и дополнительной пружины. Как только давление достигает порогового значения, пилот открывается, сбрасывая управляющее давление. Это создает перепад давлений на основном золотнике, заставляя его открыться и перепустить основной поток рабочей среды на слив.

Ключевое преимущество такой схемы перед прямыми клапанами заключается в том, что усилие пружины пилотного клапана должно преодолевать лишь небольшое количество жидкости, проходящей через него. Это позволяет:

• Использовать более жесткие и точные пружины для настройки высокого давления.
• Минимизировать влияние гидравлических сил потока на стабильность настройки.
• Обеспечивать плавное открытие без резких скачков давления (гидроударов).
• Дистанционно управлять давлением с помощью электромагнитных пилотов.

Конструктивные особенности и типы исполнения

На рынке 2026 года представлены три основные конфигурации, каждая из которых решает специфические задачи B2B-заказчиков:

1. Стандартные пилотные переливные клапаны. Используются для базовой защиты насосных групп. Характеризуются простотой конструкции и низкой стоимостью обслуживания. Материал корпуса — чаще всего чугун или сталь.
2. Клапаны с пропорциональным электропилотом. Позволяют плавно изменять давление в системе посредством подачи электрического сигнала (0-10 В или 4-20 мА). Это решение востребовано в автоматизированных линиях, где требуется циклическое изменение давления.
3. Высокотемпературные и коррозионностойкие исполнения. Предназначены для химической промышленности и offshore-сектора. Используются специальные уплотнения из FKM/Viton и покрытия из нержавеющей стали 316L.

Где применяется пилотный переливной клапан: отраслевые сценарии

Понимание контекста применения помогает инженерам и закупщикам избежать ошибок при спецификации оборудования. Пилотный переливной клапан является неотъемлемой частью следующих промышленных систем:

1. Гидравлические прессы и штамповочное оборудование

В металлообработке требуется поддержание постоянного усилия прижима. Здесь пилотные клапаны работают в режиме «разгрузки». Когда пресс находится в положении ожидания, клапан сбрасывает давление в бак, снижая нагрев гидравлического масла и нагрузку на электродвигатель. При рабочем ходе клапан закрывается, обеспечивая рост давления.

Инженерный нюанс: Для прессов мощностью свыше 200 тонн критично время реакции клапана. Задержка более 50 мс может привести к браку детали или повреждению инструмента. В 2026 году стандартом становится использование пилотов с быстрым соленоидным управлением.

2. Нефтегазовые трубопроводные системы

На насосных станциях перекачки нефти пилотные переливные клапаны выполняют функцию защиты магистралей от гидроударов при аварийной остановке насосов. Они должны выдерживать высокие давления (до 35-40 МПа) и работать с вязкими средами.

Параметры среды: Температура от -40°C до +80°C, наличие абразивных частиц. Здесь требуются клапаны с увеличенными проходными сечениями и фильтрацией пилотной линии.

3. Системы охлаждения и теплообмена

В крупных HVAC-системах и промышленных чиллерах пилотные клапаны регулируют давление хладагента или воды. Точность поддержания давления влияет на КПД теплообмена. Отклонение на 0.5 бар может снизить эффективность системы на 10-15%, что ведет к существенным энергопотерям.

Основные технические характеристики для выбора

При формировании технического задания (ТЗ) для поставщика необходимо учитывать следующие параметры. Игнорирование любого из них ведет к риску отказа системы.

Важное замечание: Многие закупщики ошибочно выбирают клапан только по диаметру присоединения (DN). Однако для пилотных клапанов решающим фактором является расход. Клапан с DN25 может быть рассчитан на расход 100 л/мин или 400 л/мин в зависимости от внутренней геометрии. Превышение расхода приведет к росту давления выше настройки («pressure override»), что опасно для системы.

Сравнение производителей и брендов на рынке 2026

Рынок гидравлики в 2026 году характеризуется четким сегментированием. Выбор производителя зависит от бюджета проекта, требований к сертификации и сроков поставки.

Премиум-сегмент (Европа, США, Япония)

Бренды этого сегмента задают стандарты надежности. Их продукция отличается минимальным гистерезисом, высокой повторяемостью настроек и длительным сроком службы уплотнений.

Преимущества: Наличие сертификатов EAC, CE, PED. Возможность работы в экстремальных условиях. Поддержка инженерного сопровождения.

Недостатки: Высокая цена (в 2-3 раза выше аналогов), длинные сроки поставки (логистические сложности сохраняются).

Средний сегмент и высокотехнологичные производители (Китай, Турция, Восточная Европа)

Этот сегмент демонстрирует наибольший рост в 2024-2026 годах. Производители активно инвестируют в CNC-обработку и контроль качества, предлагая оптимальное соотношение цены и характеристик. Ярким примером такого подхода является компания ООО «Гуйчжоу Цянлю Гидравлик» (Guizhou Qianliu Hydraulic).

Основанная в 2010 году в зоне экономического развития Сяохэ (г. Гуйян, КНР), эта высокотехнологичная компания специализируется на разработке и производстве надежных гидравлических компонентов для сложных условий эксплуатации. Благодаря собственной производственной базе площадью 3000 м² и штату из 13 ведущих инженеров-гидравликов, «Гуйчжоу Цянлю» успешно конкурирует с европейскими аналогами в сегменте точных пилотных решений.

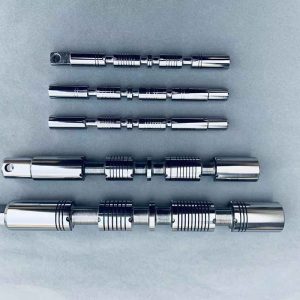

В портфеле компании представлен широкий спектр клапанов, включая пилотные модели серий XH-3G, XJA2-3G, XH-7G и клапаны управления потоком J6DQ2-3G. Продукция предприятия ориентирована на тяжелую технику: горнодобывающее оборудование, металлургические комплексы и строительные машины. Ключевым преимуществом производителя является гибкость: команда способна оперативно адаптировать существующие решения или разработать изделие по индивидуальному ТЗ заказчика, обеспечивая строгий контроль качества на всех этапах. Это делает таких производителей привлекательными для проектов, требующих нестандартных технических решений и быстрой логистики в страны СНГ и Азии.

Преимущества сегмента: Оптимальное соотношение цена/качество. Гибкость в производстве нестандартных модификаций. Быстрая доставка.

Риски: Необходимо тщательно проверять каждую партию и подтверждать соответствие заявленным характеристикам, хотя лидеры рынка, такие как упомянутая выше компания, внедряют международные стандарты контроля для минимизации этих рисков.

Бюджетный сегмент

Продукция массового производства. Подходит для некритичных применений, таких как простые сельскохозяйственные машины или вспомогательные механизмы.

Предупреждение: Использование бюджетных пилотных клапанов в высокочастотных системах или системах с высоким давлением (>25 МПа) не рекомендуется из-за риска «залипания» пилотного золотника.

Как выбрать пилотный переливной клапан: пошаговый алгоритм

Процесс выбора должен быть системным. Следующий чек-лист поможет инженерам и специалистам по закупкам сформировать корректную спецификацию.

1. Определите максимальное рабочее давление системы. Добавьте запас 10-15% для настройки клапана. Например, если рабочее давление 200 бар, настройка клапана должна быть 220-230 бар.
2. Рассчитайте максимальный расход насоса. Учтите не только номинальный расход, но и пиковые нагрузки. Если насос имеет переменную производительность, берите максимальное значение.
3. Выберите тип управления.
   • Для постоянной защиты — механическая пружина.
   • Для изменения давления в цикле — электромагнитный пилот (on/off).
   • Для плавной регулировки — пропорциональный пилот.
4. Проверьте совместимость материалов. Убедитесь, что уплотнения совместимы с вашим гидравлическим маслом (минеральное, синтетическое, HFC, HFD). Для фосфатных эфиров требуются специальные уплотнения.
5. Оцените условия монтажа. Есть ли место для внешнего дренажа? Пилотные клапаны часто требуют отдельной линии слива из пилотной камеры в бак. Если бак находится под давлением, это нужно учесть в расчете.
6. Запросите диаграмму перепада давления (Delta P vs Flow). Ответственный поставщик обязан предоставить этот график. Он покажет, насколько вырастет давление при полном сбросе потока.

Типичные ошибки при выборе и эксплуатации

Анализ сервисных обращений за 2025-2026 годы выявляет следующие распространенные проблемы:

• Загрязнение пилотной линии. Поскольку каналы пилота очень малы (часто менее 1 мм), даже микронные частицы грязи могут заблокировать их, вызывая отказ клапана (давление растет бесконтрольно или не сбрасывается). Решение: Установка фильтров тонкой очистки (10 мкм или менее) перед клапаном или использование встроенных сетчатых фильтров в пилотной линии.
• Неправильный выбор диапазона пружины. Работа клапана на границе диапазона (например, настройка 95% от максимума пружины) приводит к нелинейности характеристик и быстрому «усталостному» разрушению пружины.
• Игнорирование температуры. При низких температурах вязкость масла растет, и пилотный клапан может срабатывать с задержкой. При высоких температурах масло разжижается, возможны внутренние перетечки.
• Отсутствие воздушной пробки. После монтажа в пилотной камере может остаться воздух, что вызывает «дребезг» давления и шум. Необходима процедура стравливания воздуха.

Диапазон цен на пилотные переливные клапаны в 2026 году

Стоимость пилотного переливного клапана варьируется в широких пределах в зависимости от бренда, размера и функционала. Ниже приведены ориентировочные рыночные цены для промышленных моделей (на базе анализа открытых тендеров и прайс-листов дистрибьюторов).

Что влияет на стоимость?

• Материал корпуса: Чугун дешевле стали. Нержавеющая сталь 316L увеличивает цену в 1.5-2 раза.
• Бренд: Европейские бренды включают в цену расходы на R&D и маркетинг. Азиатские аналоги могут быть дешевле на 30-40% при схожих характеристиках.
• Наличие опций: Ручная разгрузка, манометр, индикатор положения золотника, пропорциональное управление — все это удорожает изделие.
• Логистика: В 2026 году логистические маршруты стабилизировались, но стоимость фрахта остается фактором, особенно для тяжелых фланцевых клапанов.

Логистика, импорт и проверка поставщика

При закупке промышленной гидравлики надежность поставщика не менее важна, чем цена изделия. Рынок наполнен предложениями, но не все поставщики обладают технической компетенцией.

Критерии надежного поставщика

1. Техническая поддержка. Способен ли менеджер ответить на вопрос о гистерезисе или подобрать аналог по чертежу? Если нет — это просто перекупщик коробок.
2. Наличие склада. Для аварийных ремонтов критична возможность отгрузки «день в день».
3. Гарантийные условия. Четкие условия замены брака. Наличие сервисного центра или партнерства с ремонтными заводами.
4. Документация. Предоставление паспортов, инструкций на русском языке, сертификатов соответствия ТР ТС (для РФ и ЕАЭС).

Инженерный совет по закупке

Не стремитесь купить самый дешевый пилотный переливной клапан. Стоимость простоя промышленной линии из-за отказа клапана за один час может превышать годовую экономию на закупке комплектующих. Рекомендуется иметь на складе критические запасные части (пилотные головки и основные картриджи) для быстрого восстановления работоспособности.

Также стоит рассмотреть возможность локализации ремонта. Многие современные пилотные клапаны имеют модульную конструкцию: можно заменить только пилотную секцию или пружинный блок, не меняя весь клапан в сборе. Уточняйте у поставщика наличие ремкомплектов.

FAQ: Часто задаваемые вопросы о пилотных переливных клапанах

В чем главное отличие пилотного переливного клапана от прямого?

Прямой клапан использует силу давления непосредственно для сжатия пружины против потока. Это ограничивает его применение большими расходами и высокими давлениями (требуется огромная пружина). Пилотный клапан использует давление для управления маленьким пилотом, который, в свою очередь, управляет большим основным золотником. Это позволяет создавать компактные клапаны для высоких давлений и больших расходов с высокой точностью настройки.

Можно ли использовать пилотный клапан как редукционный?

Нет, это разные устройства. Переливной клапан нормально закрыт и открывается при превышении давления (защищает насос). Редукционный клапан нормально открыт и закрывается при превышении давления на выходе (защищает потребителя). Конструкция пилота у них разная. Попытка использовать переливной клапан в качестве редукционного приведет к нестабильной работе и потенциальной аварии.

Почему пилотный клапан «дрожит» или издает шум?

Причины могут быть следующими:
1. Попадание воздуха в пилотную линию (необходимо стравить).
2. Загрязнение демпфирующего отверстия (необходима промывка или замена фильтра).
3. Слишком длинная линия внешнего дренажа, создающая противодавление.
4. Резонанс с другими элементами системы (требуется установка демпфера или изменение длины трубопровода).

Как часто нужно обслуживать пилотный переливной клапан?

Рекомендуется проводить визуальный осмотр и проверку давления срабатывания каждые 6 месяцев. Полная разборка и замена уплотнений — раз в 1-2 года в зависимости от интенсивности работы и чистоты масла. Если масло загрязнено, интервалы обслуживания сокращаются вдвое.

Какой класс фильтрации масла необходим для работы пилотного клапана?

Для стабильной работы пилотных механизмов рекомендуется класс чистоты масла не хуже 18/16/13 по ISO 4406. Это соответствует установке фильтров тонкой очистки с номиналом 10 мкм или менее в напорной линии или линии слива.

Заключение и рекомендации по интеграции

В 2026 году пилотный переливной клапан остается ключевым элементом безопасности и эффективности промышленных гидросистем. Переход к более сложным, автоматизированным производственным циклам требует от инженеров глубокого понимания динамики этих устройств. Выбор между механическим и электроуправляемым пилотом, правильный расчет расхода и внимание к чистоте рабочей среды — это три столпа надежной работы.

Мы рекомендуем не рассматривать покупку клапана как изолированную транзакцию. Оценивайте поставщика по его способности предоставить техническую документацию, помочь с подбором аналогов и обеспечить постгарантийную поддержку. Инвестиции в качественные компоненты окупаются за счет снижения простоев и экономии энергии.

Если вам требуется подбор пилотного переливного клапана под конкретные параметры вашей системы, расчет гидравлической схемы или запрос коммерческого предложения на поставку, наши технические специалисты готовы провести бесплатный аудит вашего ТЗ.
